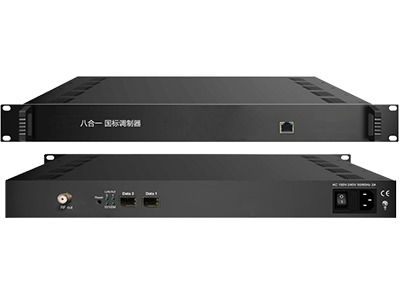

八路國標調制器

ZR-DX-MOD-1024N-DTMB

8路IP復用加擾DTMB調制器是最新一代的具有高集成高性能復用加擾DTMB調制器一體機。該設備支持2個DATA數據口（SFP）輸入，支持1024路IP輸入（每個DATA口最多只能達到512）；該設備支持8路DTMB載波輸出、支持8路IP輸出。該設備具有高集成度、高性能、低成本的特點，非常適合新一代國標電視播出系統。

產品介紹

通過多年努力，中瑞已實現視頻會議、應急廣播的完整科研、生產、測試能力。

產品特點產品參數推薦配件應用領域

產品參數

ZR-DX-MOD-1024N-DTMB詳細參數

成都中瑞科技有限公司

輸入

IP輸入 1024路IP輸入SPTS/MPTS（每個DATA口最多只能達到512路）
輸入接口 2個DATA輸入，SFP接頭
傳輸協議 UDP/RTP，支持IGMP V2/V3
型號

產品型號 ZR-DX-MOD-1024N-DTMB
產品名稱八路國標調制器
射頻輸出

接頭 1個RF輸出接口,75Ω阻抗
頻率范圍 50~900MHz，1kHz步進
輸出電平 -20dBm~10dBm，0.5dB步進
MER ≥40dB
IP輸出

接頭 2個DATA輸出，SFP接頭
IP輸出 8路IP輸出
輸出格式 UDP/RTP/RTSP，IGMP V2/V3，MPTS或SPTS
復用

輸入通道 1024路SPTS/MPTS（每個DATA口最多只能達到512路）
輸出通道 8路
功能 PID再映射(自動、手動均可) PCR精確調整自動生成PSI／SI表
加擾

同密CA數 4(最多)
加擾標準 ETSI 101 197，ETSI 103 197
連接形式本地或遠程連接
調制

調制通道
8通道
調制標準
GB20600-2006
調制星座
4、16、32、64QAM
系統

支持基于Web的NMS管理
其他

溫度
0~45℃(運行),-20~80℃(儲存)
工作濕度
10%~90%（無冷凝）
產品尺寸
630mm×440mm×44.5mm
產品重量
約3.8KG

應用領域

IP輸入	1024路IP輸入SPTS/MPTS（每個DATA口最多只能達到512路）
輸入接口	2個DATA輸入，SFP接頭
傳輸協議	UDP/RTP，支持IGMP V2/V3

產品型號	ZR-DX-MOD-1024N-DTMB
產品名稱	八路國標調制器

接頭	2個DATA輸出，SFP接頭
IP輸出	8路IP輸出
輸出格式	UDP/RTP/RTSP，IGMP V2/V3，MPTS或SPTS

輸入通道	1024路SPTS/MPTS（每個DATA口最多只能達到512路）
輸出通道	8路
功能	PID再映射(自動、手動均可) PCR精確調整自動生成PSI／SI表
